T系列转向箱怎么选型_上海驭典减速机

发布时间:2019-12-28 18:30人气:

  转向箱,又称换向器、换向箱、转向器等,比较常用的有T系列转向箱、HD系列转向箱、ARA系列转向箱,每种都有不同的特点,适合不同的工况,今天驭典重工为您主要介绍的是T系列转向箱怎么选型?对于换向箱选型,属于技术设计人员经常遇到的一个环节,那么我们要选型,首先要对他的参数比较了解,接下来,驭典重工将为您详细介绍。

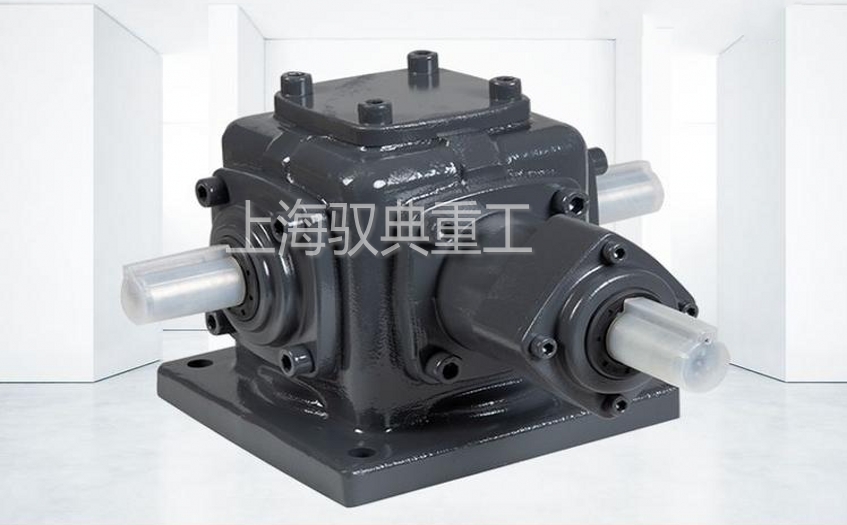

T系列转向箱

  结构

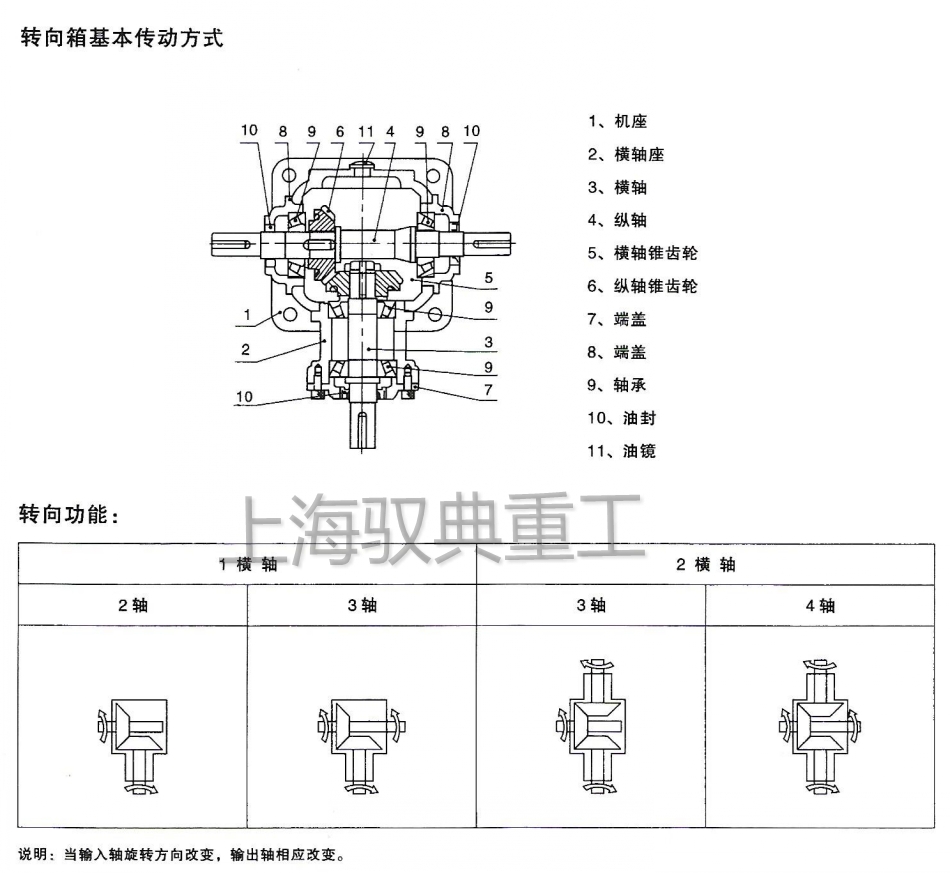

  T系列转向器,全称:T系列螺旋锥齿传动箱,有单轴、双横轴、双纵轴可选,其传动结构如下图:

T系列转向器结构



  速比

  T系列转向箱的速比有:1/1、1/1.5、1/2、1/2.5、1/3、1/4、1/5,全部为实际速比,效率高达98%。

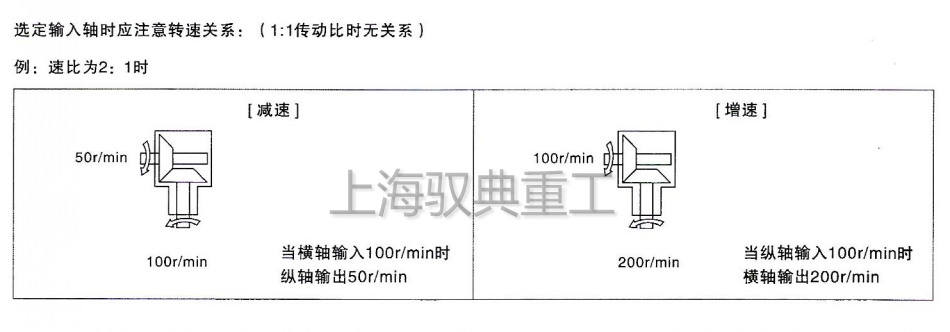

  如果仅仅作为换向,最常用的还是1/1的,如果我们在换向的同时,对于功率有更大的要求,或者对转速有更低的要求,这时我们就应考虑采用减速传动比;此外,本系列产品,还可以用来增速(见下图),根据实际情况选择减速或增速即可。

T系列转向器增速

  型号表示

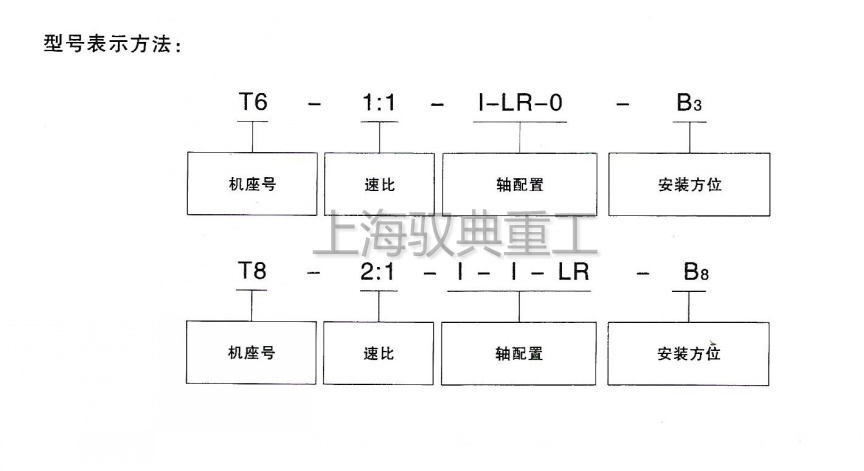

  T系列有T2、T4、T6、T7、T8、T10、T12、T16、T20、T25。根据不同的速比,不同的轴配置和不同的安装方位,详细型号表示如下:

T系列转向箱型号含义

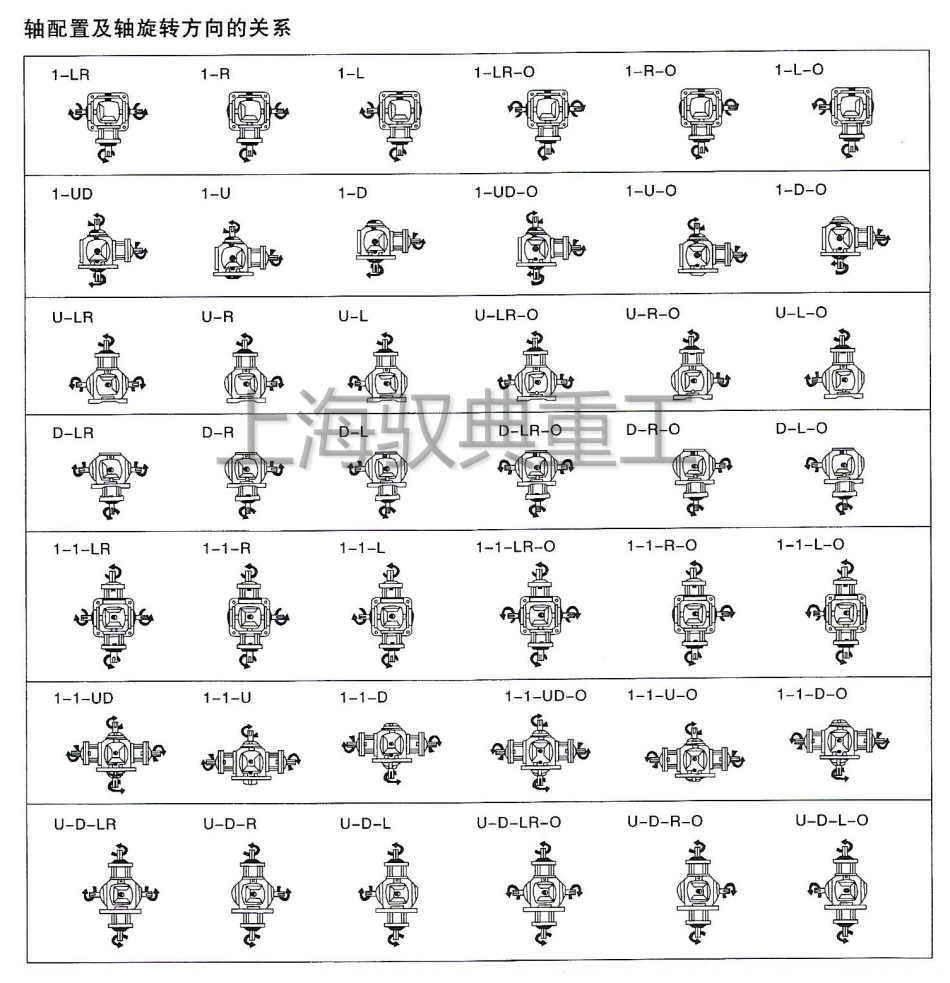

  上面提到,一种型号中,有不同的速比和不同的轴配置,速比比,比较容易理解,我们上面也做过介绍,那么轴配置是什么?是怎么配置的?我们来用一张图片介绍,相信您看到这个图片,对轴配置,就有了清晰的理解(见下图),其中比较常用的轴配置形式有:1-L、1-R、1-LR等,同样根据实际工况选择就可以了,配置代号后面带O的,说明是反转。

T系列转向箱轴配置

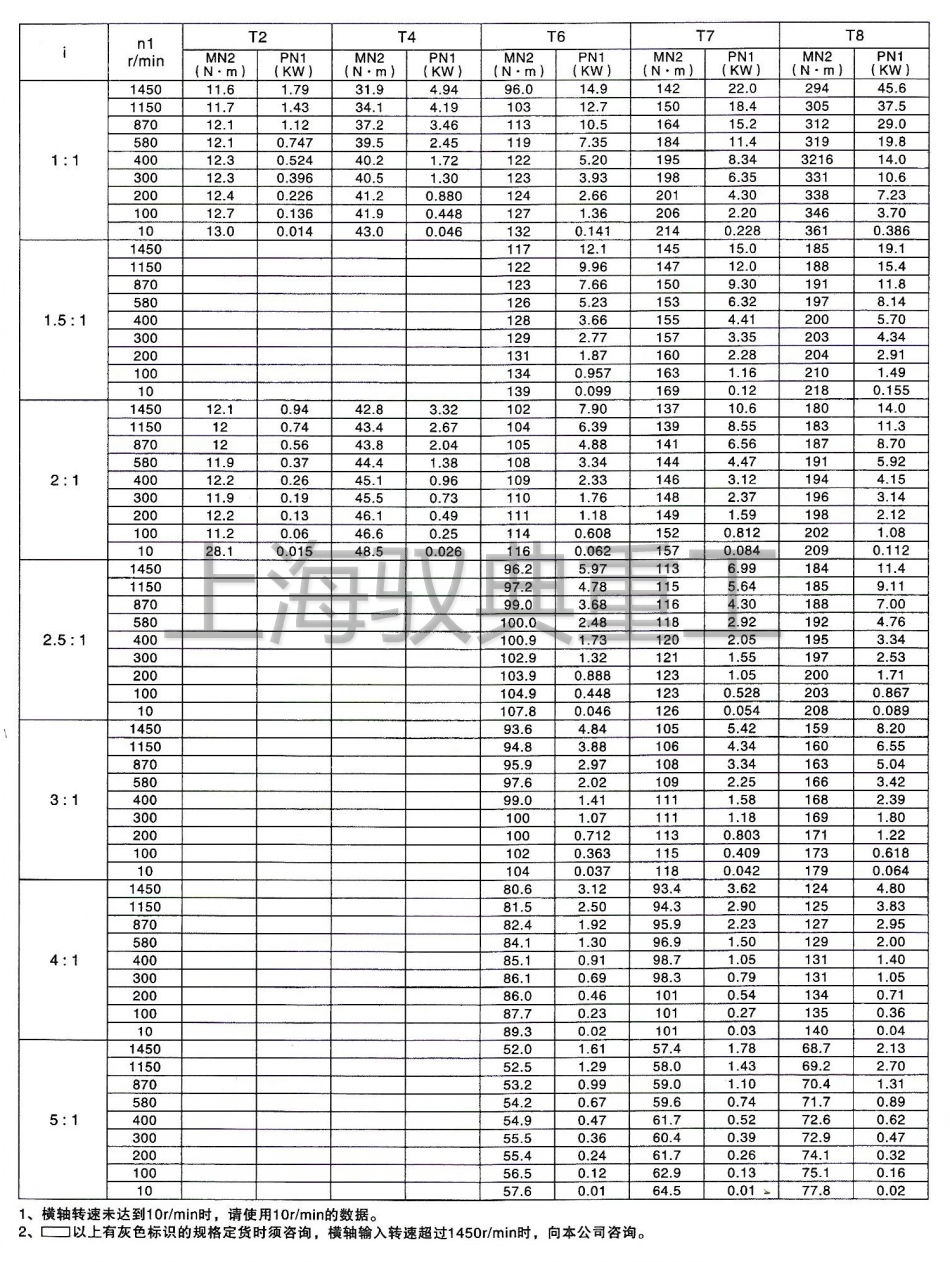

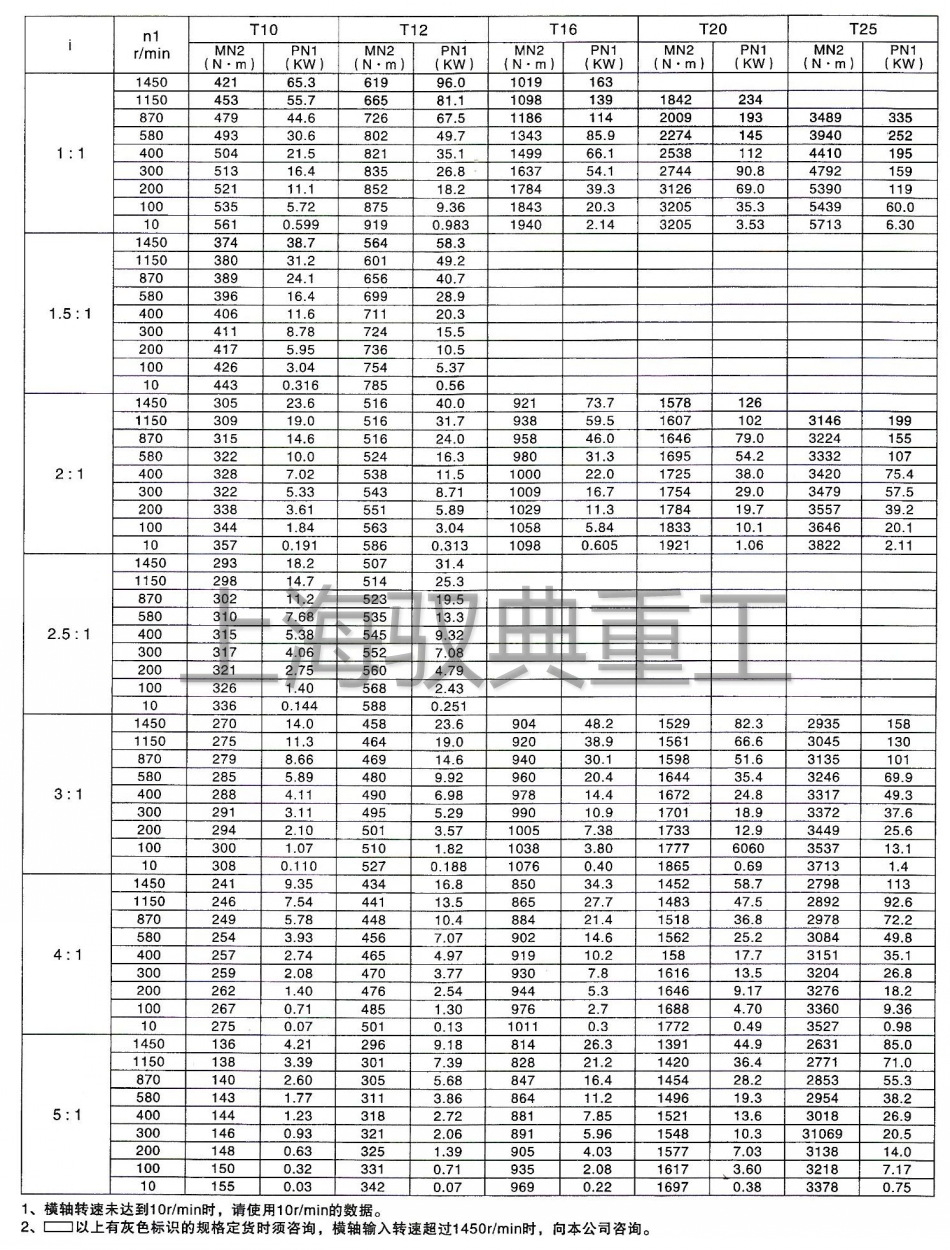

  接下来重点来了,就算了解了上面的所有,也只是了解的产品本身,我们还是不知道该怎么选型,比如我知道是需要用1-LR,也知道想要的速度,那么我该选T6还是T7?亦或是该选择其他型号?我们以什么为根据呢?就是下面这个表格了,根据您实际需要的扭矩,来选择(见下图)。

转向箱怎么选型

T系列转向箱怎么选型

  由于一片文章可以放的图片数量有限,还有就是对图片像素有一定的要求,如果以上内容,没有您需要的,或者图片不够清晰,欢迎联系上海驭典重工24小时服务热线。
