HD和ARA系列转向箱轴配置怎么区分_上海驭典减速机

发布时间:2019-12-30 18:43人气:

  今天,驭典为您讲解HD和ARA系列转向箱轴配置怎么区分,上一篇,我们介绍了T系列转向箱轴配置怎么区分,如果有需要了解的朋友,可以点过去了解一下,因为HD系列和ARA系列轴配置比较简单,没有T系列的那么复杂,所以我们放在一篇内容来介绍。

  先来介绍HD系列螺旋锥齿转向箱轴配置怎么区分

  HD是轴输出系列产品,型号有HD09、HD11、HD14、HD17、HD21、HD24、HD28七个型号。速比最大可以做到1/5。

  轴配置形式(见下图)

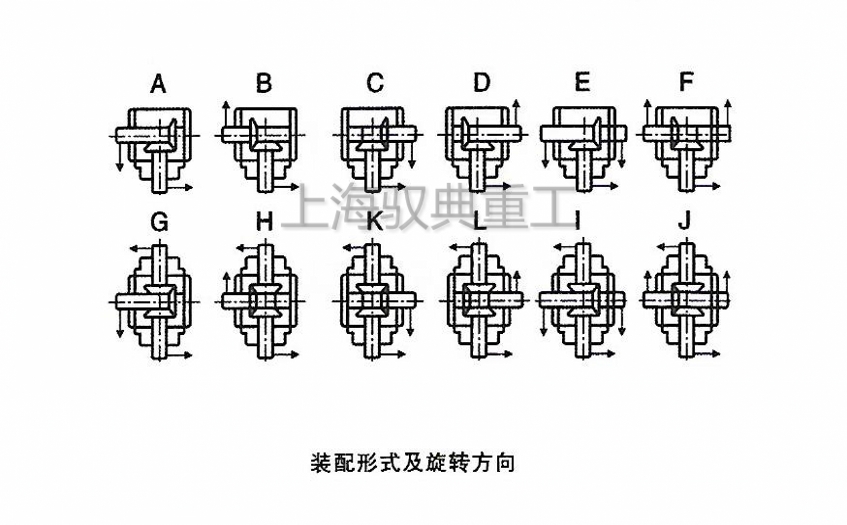

HD系列转向箱轴配置怎么区分

  HDA是孔输出,型号有HDA09、HDA11、HDA14、HDA17、HDA21、HDA24、HDA28

  轴配置形式(见下图)

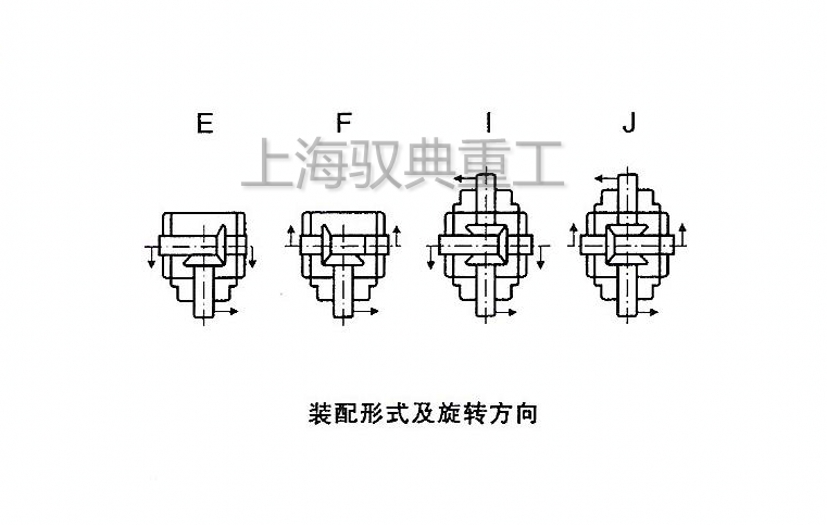

HDA转向箱轴配置

  HDF是孔输入带法兰,轴输出HDF09、HDF11、HDF14、HDF17、HDF21、HDF24、HDF28

  轴配置形式(见下图)

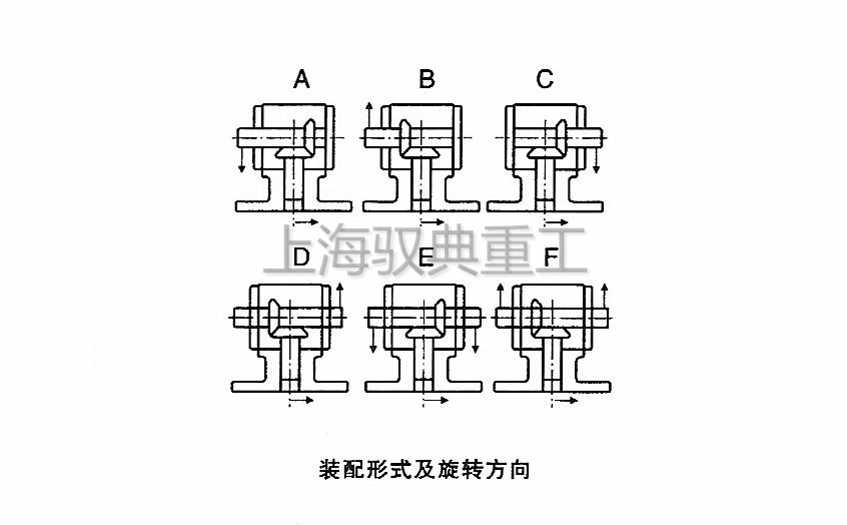

HDF转向箱轴配置

  HDAF是孔输入带法兰,孔输出,型号有HDAF09、HDAF11、HDAF14、HDAF17、HDAF21、HDAF24、HDAF28

  轴配置形式(见下图)

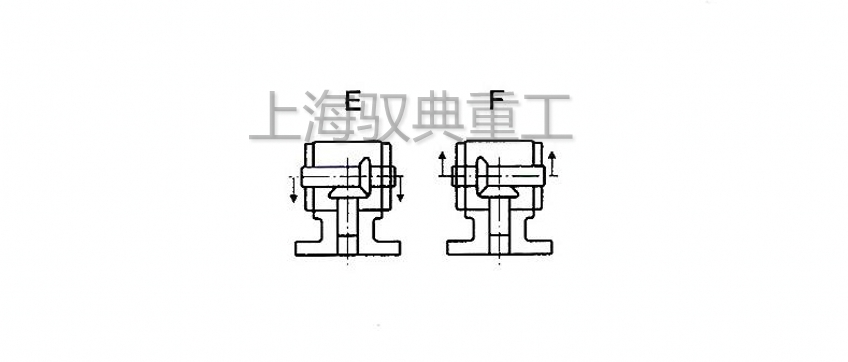

HDAF转向箱轴配置怎么区分

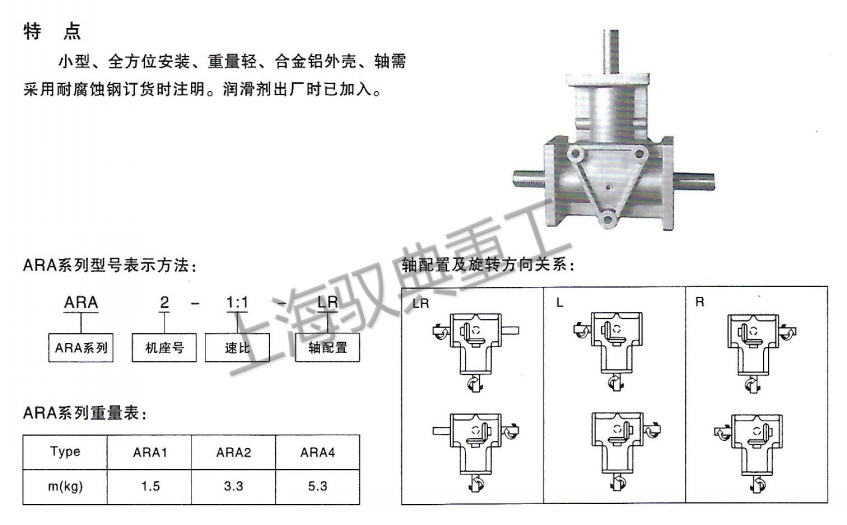

  ARA系列螺旋锥齿轮转向箱轴配置怎么区分

  ARA系列螺旋锥齿轮转向箱型号有ARA0、ARA1、ARA2、ARA4四个型号,本系列比较简单,比如一般1:1、1:2。

  轴配置形式(见下图)

ARA系列螺旋锥齿轮转向箱轴配置怎么区分
