90度直角转向1比1传动齿轮箱_优质齿轮箱生产商(上海驭典重工)

发布时间:2020-01-03 19:18人气:

  驭典重工生产的换向器有三种,分别是:T系列螺旋锥齿转向箱、HD系列螺旋锥齿换向器、ARA系列螺旋锥齿换向器。其中最常用的是T系列和HD系列,ARA系列在某些特定的工况下,必须得用。

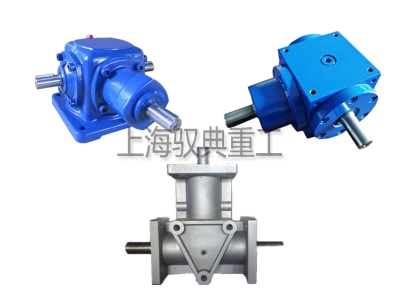

                              90度直角转向1比1传动齿轮箱

  这些换向器,有多种角度配合方式,其中比较常用的就是90度直角转向,T系列速比最大可以做到1比5,也可以作为增速器使用,HD系列亦是如此,至于HD和T系列的区别,之前文章中已经介绍过,这里就不在赘述了,有需要了解的客户,可以联系我们,或者在网站搜索需要的关键字。今天驭典重工主要为您介绍的是90度直角转向1比1传动齿轮箱



  在T系列换向器、HD系列转向箱、ARA系列转向器,都有90度直角转向1比1传动齿轮箱,而且,90度直角转向是比较常用到的,我们一个个来介绍。



  驭典的T系列螺旋锥齿转向箱

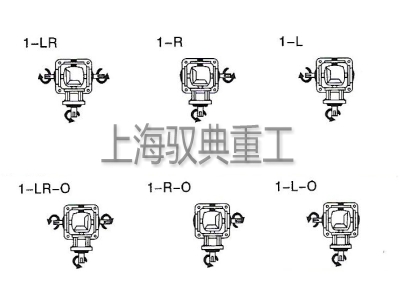

  对于T系列转向箱来说,他的轴配置十分丰富,那么90转向的主要有以下几种(见下图):

                                Y系列90度直角转向1比1传动齿轮箱

  1-LR(输出为正转)/1-LR-O(输出为反转)、1-R(输出为正转)/1-R-O(输出为反转)、1-L(输出为正转)/1-L-O(输出为反转)。



  驭典的HD系列螺旋锥齿换向器



  HD系列分为轴输入、轴输出;轴输入、孔输出;孔输入、轴输出;原理都一样,只是安装方式区别,今天主要为大家介绍轴输入、轴输出,因为这是比较常用的。

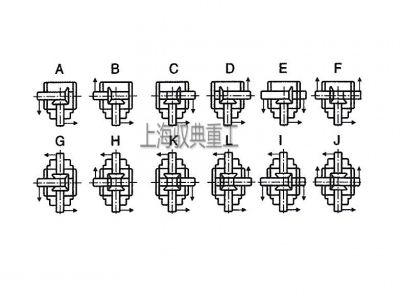

  HD系列90度传动的轴配置方式主要有(见下图):A(输出为正转)/B(输出为反转)、C(输出为正转)/D(输出为反转)、E(输出为正转)/F(输出为反转)。

                             HD直角传动箱



  驭典的ARA系列螺旋锥齿转向箱

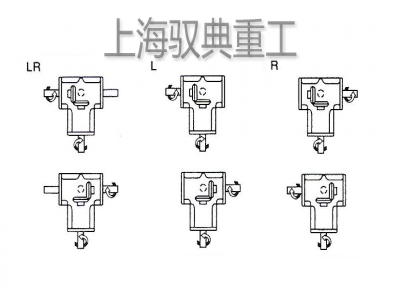

  ARA系列比较简单,咱们来看一张图片,就能了解了,他的轴配置方式有:LR(输出分正反转)、L(输出分正反转)、R(输出分正反转)。

                              ARA系列螺旋锥齿转向箱



  相信您看了今天的介绍,对90度直角转向1比1传动齿轮箱,肯定有了一定的了解,如果以上内容,没有您需要的,请联系我们24小时服务热线,驭典重工技术交流,将持续为您推出技术类文章。
