直角换向器工作原理图解_优质换向器厂家(驭典重工)

发布时间:2020-01-07 20:21人气:

 直角换向器工作原理图解_优质换向器厂家。换向器,又称“转向箱”,常用的种类有:T系列螺旋锥齿转向箱、HD系列螺旋伞齿转向箱、ARA系列螺旋锥齿换向器。作为生产减速机类的实力工厂,以上三种,上海驭典重工都有生产。这三种,外形不一样,实际原理极为类似,均为螺旋锥齿换向器,之前有写过这三种的区别,有需要了解的朋友可以联系我们。







         今天驭典重工主要为您介绍直角换向器工作原理图解既然这三种原理极为类似,那接下来,我们拿出一种来介绍他的结构和原理,一通百通了。换向器是生产企业经常遇到的种类之一,他的主要作用是改变轴的方向,也可以起到减速的作用,速比一般不会超过5倍,在工况需要的情况下,也可以作为增速器使用,其中最常用的属90度直角转向器,接下来,我们用一张图片来了解。

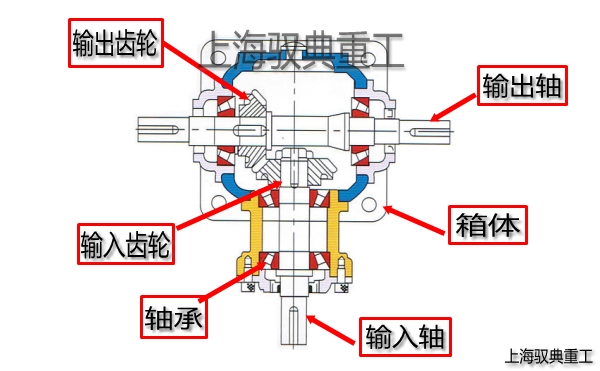

  如上图所示,我们可以看出换向器的主要部件是由箱体、输入轴、输出轴、输入伞齿轮、输出伞齿轮、轴承等组成,输入轴和输出轴十字交叉,通过伞齿咬合传动,达到换向的目的,同时可以通过调整输入齿轮和输出齿轮的大小,达到减速或增速的目的。







  以上就是驭典为您介绍的直角换向器工作原理图解,更多的配合方式和技术参数需要了解,请联系我们24小时服务热线。
