蜗轮丝杆升降机原理图_上海驭典升降机

发布时间:2019-12-15 19:20人气:
在跟客户接触沟通的过程中,经常遇到一些客户对蜗轮丝杆升降机原理图不了解,对丝杆升降机的结构不甚明了,那么上海驭典重工作为丝杆升降机行业的领航者,有义务为大家介绍一下,简单做了一个图片,把重要部件,为大家简要介绍。

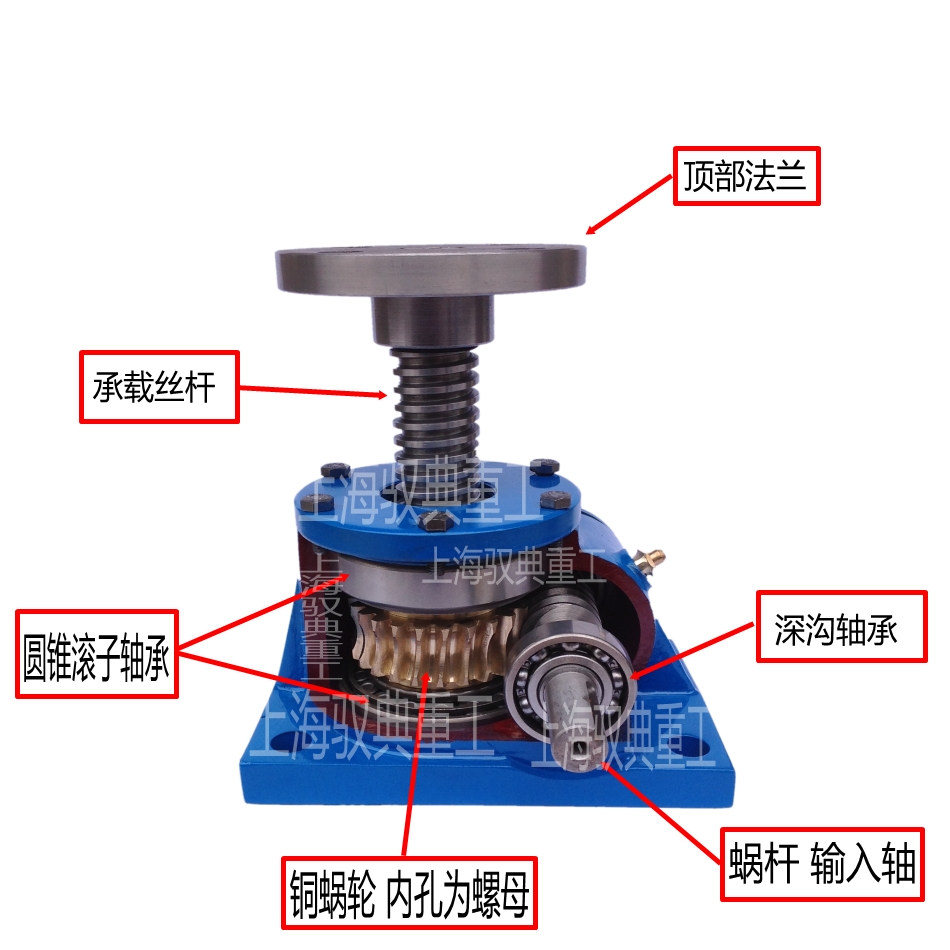

蜗轮丝杆升降机原理图
水印有点多,为了避免盗图,大家都懂的,不过驭典已经尽量把水印透明,应该能看的清楚。
言归正传,参照此图,可以看到,丝杆升降机的重要组成部分有:箱体、丝杆、轴承、蜗轮、蜗杆等主要配件组成。因为拍照局限性,还有一个种类的轴承(推力球轴承)没有被拍到,不过并不影响我们研究其工作原理。
动力从蜗杆输入,电机或手轮均可,经过蜗杆带动蜗轮旋转,蜗轮内孔实为螺母结构,通过螺母转动,带动丝杆上下升降。
传动顺序:蜗杆--蜗轮--丝杆

驭典重工生产的丝杆升降机,均选用优质配件:
*蜗杆经渗碳处理,可以承受更高转速和更大扭矩。
*选用大品牌优质轴承,噪音很低,寿命更长。
*采用高精度丝杆,进口设备加工生产,更符合您的选型。
*箱体采用高刚性球墨铸铁,强度更高。
